Einzelheiten zum Produkt
Herkunftsort: China
Markenname: Tianniu
Zertifizierung: ISO-9001
Modellnummer: Z14
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 2
Preis: negotiable
Verpackung Informationen: Kartone durch Seeverschiffen durch Flugzeug
Lieferzeit: Tage 5-7working
Zahlungsbedingungen: L/C, D/A, D/P, D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit: 1000 pro Monat
Modellnummer: |
Feststellvorrichtung Z14 |
Material: |
Wälzlagerstahl GCr15 |
Gewicht: |
0.09-0.46KG |
Außendurchmesser: |
25-72mm |
Stärke (Millimeter): |
60-155 |
Bohrungs-Größe: |
14-65mm |
Drehmoment (kNm: |
9.2-38.9 |
Modellnummer: |
Feststellvorrichtung Z14 |
Material: |
Wälzlagerstahl GCr15 |
Gewicht: |
0.09-0.46KG |
Außendurchmesser: |
25-72mm |
Stärke (Millimeter): |
60-155 |
Bohrungs-Größe: |
14-65mm |
Drehmoment (kNm: |
9.2-38.9 |

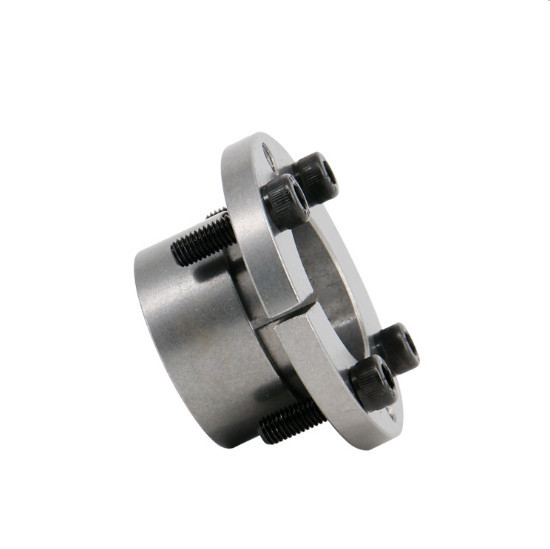

Keyless Werkzeug-Schraubensicherung der Feststellvorrichtungs-Z14 für Werkzeugmaschinen
Produkte kennzeichnet
Wenn es, durch die Aktion von hochfesten Bolzen, eine enorme haltene Kraft verwendet wird, wird zwischen dem Innenring und der Welle und zwischen dem Außenring und der Nabe erzeugt. Wenn unter Last, wird Drehmoment, axiale Kraft oder die kombinierte Last der zwei durch den kombinierten Druck des Expansionsärmels und der Teile und der angeschlossenen Reibungskraft übertragen.
Der Hauptzweck des Expansionsärmels ist, die Funktion von Keilen und von einzelnen Schlüsseln zu ersetzen, um die Verbindung zwischen den Teilen (wie Gängen, Schwungrädern, Flaschenzügen, etc.) und die Welle zu verwirklichen, um die Last zu übertragen.
|
|||||||||||||||||||||||||||
Sicherheitsanweisungen und Wiederverwendung
1. Wenn dieses Produkt auf anhebender Maschinerie benutzt wird oder auf Maschinerie geladen, sollten Sicherheitsvorrichtungen eingestellt werden, um Sicherheit sicherzustellen.
2. Es ist absolut verboten, um die Bolzen unter Last zu lösen.
Während der Wiederverwendung kann die Feststellvorrichtung verwendet werden, erst nachdem es bestätigt wird, dass es keinen Schmutz, Korrosion und Schaden gibt. Der Grad ist 12,9
Produkt-Parameter
|
基 本 尺 寸 grundlegende Maße |
内 六 角 螺 钉 internes Hexagon ging Bolzen voran |
额 定 负 荷 Bewertete Last |
PF (N/mm2) |
G
(Kilogramm) |
||||||||||
| d | D | Dr. | D1 | L | L0 | L1 | L2 |
规 格 Größen |
数 量 Menge |
MA N·m |
Ft (kN) |
Mt (kN·m) |
||
| Millimeter | ||||||||||||||
| 14 | 64 | 109 | 0,091 | |||||||||||
|
16 18 |
25 | 33 | 42 | 16 | 20 | 26 | 30 | M4 | 4 | 2,9 | 9,20 |
74 82 |
95 85 |
0,082 0,072 |
| 19 | 87 | 80 | 0,068 | |||||||||||
| 20 | 150 | 124 | 0,113 | |||||||||||
| 22 | 30 | 39 | 50 | 16 | 20 | 26 | 31 | M5 | 4 | 6 | 15,00 | 165 | 113 | 0,110 |
| 24 | 180 | 104 | 0,088 | |||||||||||
| 25 | 187 | 100 | 0,144 | |||||||||||
| 28 | 36 | 45 | 55 | 16 | 20 | 26 | 31 | M5 | 4 | 6 | 15,00 | 210 | 89 | 0,121 |
| 30 | 225 | 83 | 0,105 | |||||||||||
| 32 | 240 | 77 | 0,200 | |||||||||||
| 35 | 42 | 51 | 62 | 16 | 20 | 28 | 33 | M5 | 4 | 6 | 15,00 | 260 | 71 | 0,730 |
| 36 | 270 | 69 | 0,162 | |||||||||||
| 38 | 44 | 54 | 66 | 16 | 20 | 28 | 34 | M6 | 4 | 10 | 21,20 | 400 | 93 | 0,182 |
| 40 | 48 | 58 | 70 | 16 | 20 | 28 | 34 | M6 | 4 | 10 | 21,20 | 425 | 88 | 0,223 |
| 42 | 446 | 83 | 0,191 | |||||||||||
| 45 | 55 | 67 | 82 | 20 | 25 | 35 | 43 | M8 | 4 | 25 | 38,90 | 875 | 115 | 0,400 |
| 48 | 935 | 107 | 0,350 | |||||||||||
| 50 | 62 | 74 | 89 | 20 | 25 | 35 | 43 | M8 | 4 | 25 | 38,90 | 974 | 103 | 0,500 |
| 55 | 1070 | 94 | 0,410 | |||||||||||
| 60 | 72 | 84 | 99 | 20 | 25 | 35 | 43 | M8 | 4 | 25 | 38,90 | 1165 | 86 | 0,580 |
| 65 | 1265 | 79 | 0,460 | |||||||||||
