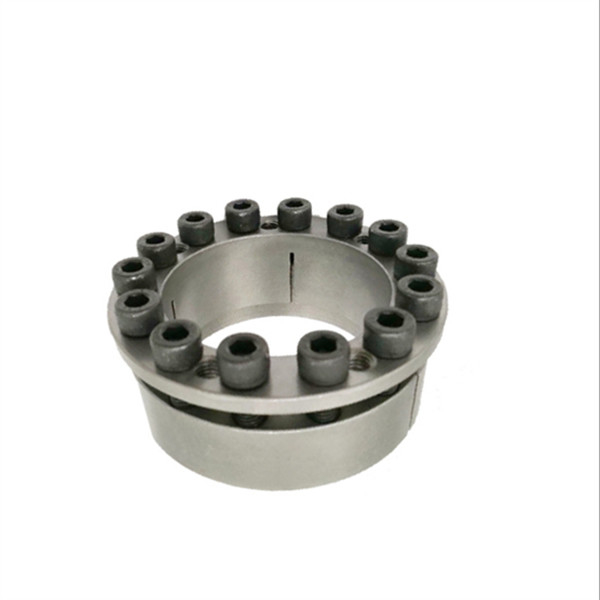

Reihe Z9-300*375 der Feststellvorrichtungs-Z für die Bergwerk-Trommel Keyless

Reihe Z9-300*375 der Feststellvorrichtungs-Z für die Bergwerk-Trommel Keyless

Produkte kennzeichnet

Feststellvorrichtung ist eine Art keyless Verbindungsgerät. Sein Prinzip und Zweck ist, eine enorme Spannkraft zwischen dem Innenring und der Welle und zwischen dem Außenring und der Nabe durch die Aktion von hochfesten Zugbolzen zu erzeugen, um die keyless Verbindung zwischen den Teilen und der Welle zu verwirklichen.

Wenn man die Last trägt, werden das Drehmoment, die axiale Kraft oder die kombinierte Last der zwei durch den Kombinationsdruck der Feststellvorrichtung mit den Teilen und die Wellen und die angeschlossene Reibung übertragen.

Feststellvorrichtungsverbindung hat die folgenden Vorteile: hohe zentrierende Genauigkeit; Bequeme Installation/Anpassung/Zerlegung; Hochfeste, stabile und zuverlässige Verbindung; Im Falle der Überlastung kann sie die Ausrüstung vor dem Schaden schützen, besonders passend für das Übertragen der schweren Last.

 Installationsmethode

1. Erstens wischen Sie die Oberfläche der Feststellvorrichtung und die gemeinsame Oberfläche des verbundenen Teils, ab und wenden Sie gleichmäßig eine Dünnschicht des Schmieröls an (ohne Molybdändisulfid- oder -silikonzusätze).

2. Drücken Sie das verbundene Teil auf die Welle, um sie die Position erreichen zu lassen, die im Entwurf spezifiziert wird. Installieren Sie die Feststellvorrichtung, die den Bolzen in den Verbindungsraum glatt löst, um die Neigung des verbundenen Teils zu verhindern, und den Bolzen dann eigenhändig festzuziehen.

3. Drehmomentschlüssel wird für Feststellvorrichtungsbolzen benutzt. Ziehen Sie die Bolzen diagonal, kreuzweise und gleichmäßig, fest und folgen Sie den Schritten: (1) ziehen mit 1/MA dem Wert fest; (2) ziehen mit Wert 1/2mA fest; (3) ziehen mit MA-Wert fest; (4) überprüfen alle Bolzen mit MA-Wert

Produkt-Parameter
