Einzelheiten zum Produkt
Herkunftsort: China
Markenname: Tianniu
Zertifizierung: ISO-9001
Modellnummer: Z12A
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 2
Preis: negotiable
Verpackung Informationen: Kartone durch Seeverschiffen durch Flugzeug
Lieferzeit: Tage 5-7working
Zahlungsbedingungen: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit: 1000 pro Monat
Modellnummer: |
Feststellvorrichtung Z12A |
Material: |
Wälzlagerstahl GCr15 |
Gewicht: |
0.42-144KG |
Außendurchmesser: |
55-695mm |
Stärke (Millimeter): |
60-155 |
Bohrungs-Größe: |
20-600mm |
Drehmoment (kNm: |
7.5-1240 |
Modellnummer: |
Feststellvorrichtung Z12A |
Material: |
Wälzlagerstahl GCr15 |
Gewicht: |
0.42-144KG |
Außendurchmesser: |
55-695mm |
Stärke (Millimeter): |
60-155 |
Bohrungs-Größe: |
20-600mm |
Drehmoment (kNm: |
7.5-1240 |

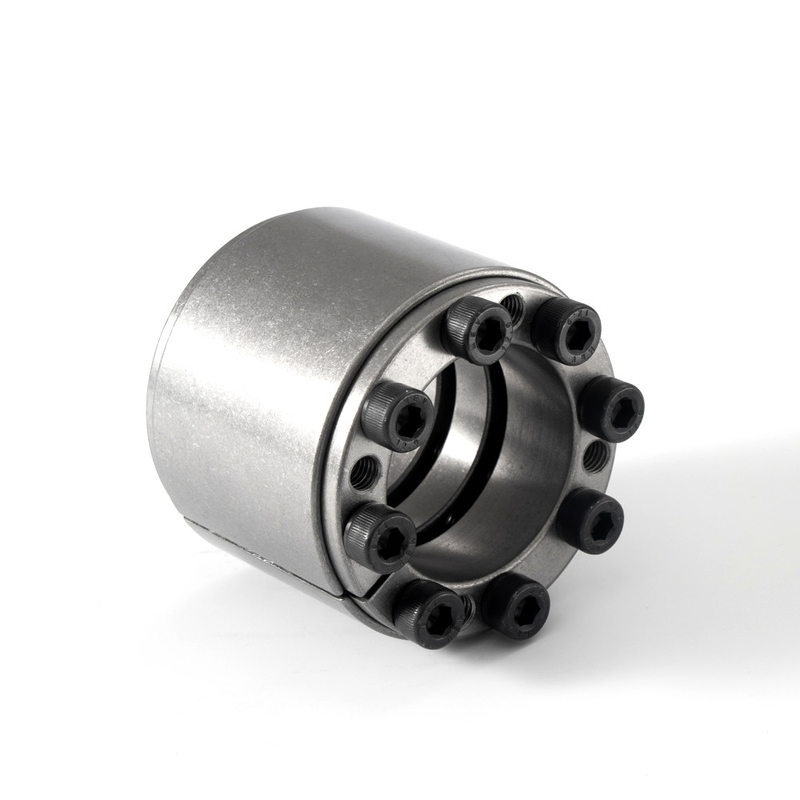

Kegel Z12-228*285, der Element-Schraubensicherungs-Feststellvorrichtung für Maschine festklemmt
Beschreibung der Schraubensicherung Z12
Der Hauptzweck des Expansionsärmels ist, die Funktion von Keilen und von einzelnen Schlüsseln zu ersetzen, um die Verbindung zwischen den Teilen (wie Gängen, Schwungrädern, Flaschenzügen, etc.) und die Welle zu verwirklichen, um die Last zu übertragen.
Wenn unter Last, wird Drehmoment, axiale Kraft oder die kombinierte Last der zwei durch den kombinierten Druck des Expansionsärmels und der Teile und der angeschlossenen Reibungskraft übertragen.
Wenn es, durch die Aktion von hochfesten Bolzen, eine enorme haltene Kraft verwendet wird, wird zwischen dem Innenring und der Welle und zwischen dem Außenring und der Nabe erzeugt.
Produkt-Parameter
|
基 本 尺 寸 grundlegende Maße |
内六角螺钉 internes Hexagon ging Bolzen voran |
额 定 负 荷 Bewertete Last |
PF (N/mm2) |
MA
(N·m) |
G
(Kilogramm) |
||||||
| d | D | Ich | L | L1 |
规 格 Größen |
数 量 Menge |
Ft (kN) | Mt (kN·m) | |||
| Millimeter | |||||||||||
| 25 | 0,84 | 297 | 0,42 | ||||||||
| 28 | 55 | 32 | 40 | 46 | M6 | 6 | 67 | 0,94 | 265 | 17 | 0,44 |
| 30 | 1,00 | 248 | 0,47 | ||||||||
| 35 | 60 | 60 | M6 | 74 | 1,30 | 165 | 17 | 1,0 | |||
| 40 | 75 | 44 | 54 | 62 | M8 | 7 | 145 | 2,90 | 282 | 41 | 1,0 |
| 45 | 75 | 62 | M8 | 145 | 3,26 | 251 | 41 | 1,2 | |||
| 50 | 80 | 8 | 165 | 4,15 | 200 | 1,4 | |||||
|
55 60 |
85 90 |
56 | 64 | 72 | M8 |
9 10 |
186 207 |
5,15 6,20 |
205 202 |
41 |
1,6 1,7 |
| 65 | 95 | 10 | 207 | 6,75 | 187 | 1,9 | |||||
| 70 | 110 | 10 | 329 | 11,5 | 223 | 3,1 | |||||
| 80 | 120 | 70 | 78 | 88 | M10 | 11 | 362 | 14,5 | 215 | 83 | 3,5 |
| 90 | 130 | 12 | 390 | 17,8 | 208 | 3,8 | |||||
| 100 | 145 | 14 | 527 | 26,3 | 200 | 6,1 | |||||
| 110 | 155 | 90 | 100 | 112 | M12 | 17 | 575 | 31,8 | 198 | 145 | 6,2 |
| 120 | 165 | 18 | 670 | 40,4 | 212 | 7,2 | |||||
| 130 | 180 | 16 | 759,0 | 49 | 180 | 11,1 | |||||
|
140 150 |
190 200 |
104 | 116 | 130 | M14 |
18 19 |
842,8 896,8 |
59 67 |
186 185 |
230 |
11,8 12,6 |
| 160 | 210 | 20 | 950,0 | 76 | 183 | 13,4 | |||||
| 170 | 225 | 19 | 1223,5 | 104 | 172 | 19,6 | |||||
| 180 | 235 | 20 | 1288,8 | 116 | 172 | 20,6 | |||||
| 190 | 250 | 21 | 1363,0 | 129 | 172 | 23,8 | |||||
| 200 | 260 | 134 | 146 | 162 | M16 | 22 | 1427,5 | 143 | 172 | 355 | 24,9 |
| 220 | 285 | 24 | 1581,8 | 174 | 172 | 29,6 | |||||
| 240 | 305 | 26 | 1725,0 | 207 | 172 | 31,9 | |||||
| 260 | 325 | 28 | 1846,0 | 240 | 170 | 34,3 | |||||
| 280 | 355 | 24 | 2428 | 340 | 161 | 52 | |||||
|
300 320 |
375 405 |
165 | 177 | 197 | M20 |
25 28 |
2540 2881 |
381 461 |
168 175 |
690 |
55,3 67,3 |
| 340 | 425 | 29 | 2994 | 509 | 171 | 71 | |||||
| 360 | 455 | 28 | 3588 | 646 | 169 | 96,5 | |||||
| 380 | 475 | 30 | 3821 | 726 | 170 | 101,2 | |||||
| 400 | 495 | 31 | 3960 | 792 | 168 | 106 | |||||
| 420 | 515 | 32 | 4100 | 861 | 165 | 110,7 | |||||
| 440 | 535 | 24 | 4260 | 937 | 165 | 110 | |||||
| 460 | 555 | 24 | 4300 | 980 | 158 | 113 | |||||
| 480 | 575 | 190 | 202 | 224 | M22 | 28 | 5000 | 1200 | 176 | 930 | 118 |
| 500 | 595 | 28 | 5100 | 1240 | 169 | 122 | |||||
| 520 | 615 | 30 | 5330 | 1390 | 174 | 126 | |||||
| 540 | 635 | 30 | 5400 | 1440 | 168 | 131 | |||||
| 560 | 655 | 32 | 5680 | 1590 | 172 | 135 | |||||
| 580 | 675 | 33 | 5800 | 1705 | 172 | 140 | |||||
| 600 | 695 | 33 | 5860 | 1760 | 166 | 144 |
