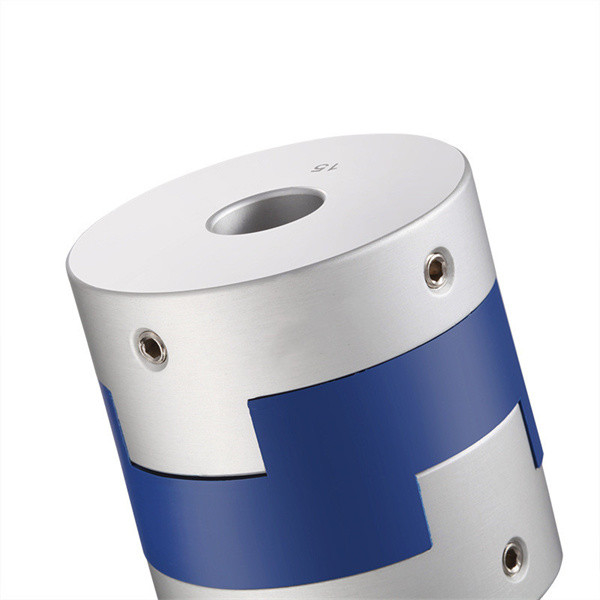

GH-25*28 Oldham-Wellenkopplung für industrielle Automatisierung

Name: GH-25*28 Oldham-Wellenkopplung für industrielle Automatisierung
Brand: Changzhou Tianniu Transmission Equipment Co., Ltd
SKU: GH Series
Price: 149.10 USD
Availability: InStock

Brand Name:	Tianniu
Model Number:	GH Series
MOQ:	2 PC
Delivery Time:	5-10 Werktage

Detail Information

Product Description

Detail Information

Place of Origin:

China

Drehmoment:

0.7-10.5 N.m

Gewicht:

6-445 G

Farbe:

Silber

Bohrungs-Durchmesser:

4 bis 40 mm

Material:

Aluminium

Außendurchmesser:

16-70 Millimeter

Höchstgeschwindigkeit:

2500-9000 U/MIN

Länge:

18-77 Millimeter

Verpackung Informationen:

Kartone durch Seeverschiffen durch Flugzeug

Versorgungsmaterial-Fähigkeit:

10000 pro Monat

Hervorheben:

Automation Oldham-Wellenanschluss

Oldham-Kopplung der GH-Serie

GH 25x28 Oldham-Wellenanschluss

Product Description

Beschreibung des Produkts:

Oldham-Wellenanschluss

Oldham-Wellenkopplung, auch bekannt als Oldham-Disc-Kopplung, ist eine Art von Wellenantriebskopplung, die für eine überlegene Leistung in dynamischen Anwendungen entwickelt wurde.Diese Verbindung zeichnet sich durch ihr geringes Gewicht aus.Die Maschine verfügt über einen Gewichtsbereich von 6-445 G, einen Bohrungsdurchmesser von 4-40 mm und eine Höchstgeschwindigkeit von 2500-9000 Dreh/min.

Oldham Shaft Coupling wurde entwickelt, um den anspruchsvollsten Anforderungen der Branche gerecht zu werden.hohe Festigkeit und Korrosionsbeständigkeit machen es für eine Vielzahl von Anwendungen geeignetEs ist auch so konzipiert, daß es eine hervorragende Schwingungsdämpfung, geringen Lärm und eine lange Lebensdauer bietet.

Die Oldham-Schachtkopplung ist die perfekte Wahl für Anwendungen, die eine höhere Leistung und Zuverlässigkeit erfordern.Seine silberne Farbe und seine leichte Konstruktion machen ihn zu einer ausgezeichneten Wahl für industrielle und verbraucherbezogene Anwendungen.

Eigenschaften:

Produktbezeichnung: Oldham-Wellenkopplung
Material: Aluminium
Durchmesser der Bohrung: 4-40 mm
Höchstgeschwindigkeit: 2500-9000 Umdrehungen pro Minute
Drehmoment: 0,7-10,5 Nm

Technische Parameter:

GH-25*28 Oldham-Wellenkopplung für industrielle Automatisierung 0

Modellparameter	Durchmesser der gemeinsamen Bohrung d1, d2	ΦD	L	LF	LP	F	M	Drehmoment der Schraubschraube (N.M.)
GH-16X18	4,5,6,6.35,7,8	16	18	7.1	11.6	3.55	M3	0.7
GH-20X25	5,6,6.35,7,8,9,9.525	20	25	9.1	12.7	4.55	M4	1.7
GH-25X28	5,6,6.35,8,9,9.525,10,11,12,14	25	28	11.7	16.65	5.58	M4	1.7
GH-32x33	5,6,8,9,9.525,10,11,12,12.7,14,15,16	32	33	14	19.5	7	M4	1.7
GH-40X35	8,9,9.525,10,11,12,12.7,14,14,16,17,18,19,20	40	35	15.5	18.4	7.75	M4	1.7
GH-45X46	8,9,9.525,10,11,12.7,14,15,16,17,18,19,20,22	45	46	21.5	18.4	9	M5	4
GH-50X38	10,12,12.7,14,15,16,17,18,19,20,22,24,25	50	38	16.5	15	8.25	M5	4
GH-55X57	10,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32	55	57	27	17.5	10.5	M5	4
GH-63X47	14,15,16,17,18,19,20,22,24,25,28,30,32	63	47	21	17.5	10.5	M6	8.4
GH-70X77	16,17,18,19,20,22,24,25,28,30,32,38,40	70	77	36.5	25	13.5	M8	10.5

Modellparameter	Nenndrehmoment (N.M.) *	zulässige Exzentrizität (mm) *	zulässiger Abbiegungswinkel (°) *	zulässige Achsabweichung (mm) *	Höchstgeschwindigkeit Umdrehungen pro Minute	statische Torsionssteifheit (N.M/rad)	Moment der Trägheit (Kg.M2)	Material der Wellenhülle	Material aus Schrapnel	Oberflächenbehandlung	Gewicht (g)
GH-16X18	0.7	0.8	3	±0.2	9000	30	3.3x10-7	Aluminiumlegierung mit hoher Festigkeit	P A 6 6	Anodisierung	6
GH-20X25	1.2	1.2	3	±0.2	7000	58	1.1x10-6				18
GH-25X28	2	1.6	3	±0.2	6000	130	3.1x10-6				25
GH-32x33	4.5	2	3	±0.2	4800	270	9.6x10-6				44
GH-40X35	9	2.4	3	±0.2	3600	520	2.3x10-5				81
GH-45X46	12	2.8	3	±0.2	3500	560	3.8x10-5				136
GH-50X38	19	2.6	3	±0.2	3000	800	1.8x10-4				142
GH-55X57	22	3.3	3	±0.2	2800	795	8.0x10-4				255
GH-63X47	19	3	3	±0.2	2500	1200	8.3x10-4				320
GH-70X77	56	3.8	3	±0.2	2500	1260	3.9x10-4				445

Parameter	Spezifikation
Produktbezeichnung	Oldham-Wellenanschluss
Gewicht	6-445 G
Drehmoment	00,7-10,5 N.m.
Typ der Montage	Schraube einstellen
Außendurchmesser	16 bis 70 mm
Material	Aluminium
Farbe	Silber
Durchmesser der Bohrung	4 bis 40 mm
Höchstgeschwindigkeit	2500 bis 9000 Umdrehungen pro Sekunde
Länge	18 bis 77 mm
Typ	Drehwellenkopplung, Wellenantriebskopplung

Anwendungen:

Die Tianniu GH-Serie Oldham Shaft Coupling ist eine kostengünstige und zuverlässige Lösung zur Verbindung zweier Wellen in einem Antriebssystem.mit einer Breite von mehr als 20 mm,Diese Kupplung ist so konzipiert, dass die Welle sicher und genau ausgerichtet und die Vibrationen reduziert werden.für eine Vielzahl von Anwendungen geeignet. Es ist leicht zu installieren mit dem Set-Schraubmontage-Typ, und es ist perfekt für Hochgeschwindigkeitswellenantriebe, wie in Fördergeräten, Pumpen, Kompressoren und Motoren.Es eignet sich auch für enge Räume. Tianniu GH Series Oldham Shaft Coupling ist eine ideale Wahl für diejenigen, die nach zuverlässiger Wellenantriebskopplungsleistung suchen.

Verpackung und Versand:

Verpackung und Versand der Oldham-Schachtkopplung:

Oldham-Wellenkupplungen werden in der Regel in Plastiktüten, Kartons oder Holzkisten versendet.Sie werden zuerst in eine Blasenfolie eingewickelt und dann in einen entsprechenden Behälter verpackt.Für einen zusätzlichen Schutz kann die Verpackung mit einem manipulationssicheren Klebeband versiegelt werden.
