products details

Zu Hause Produits

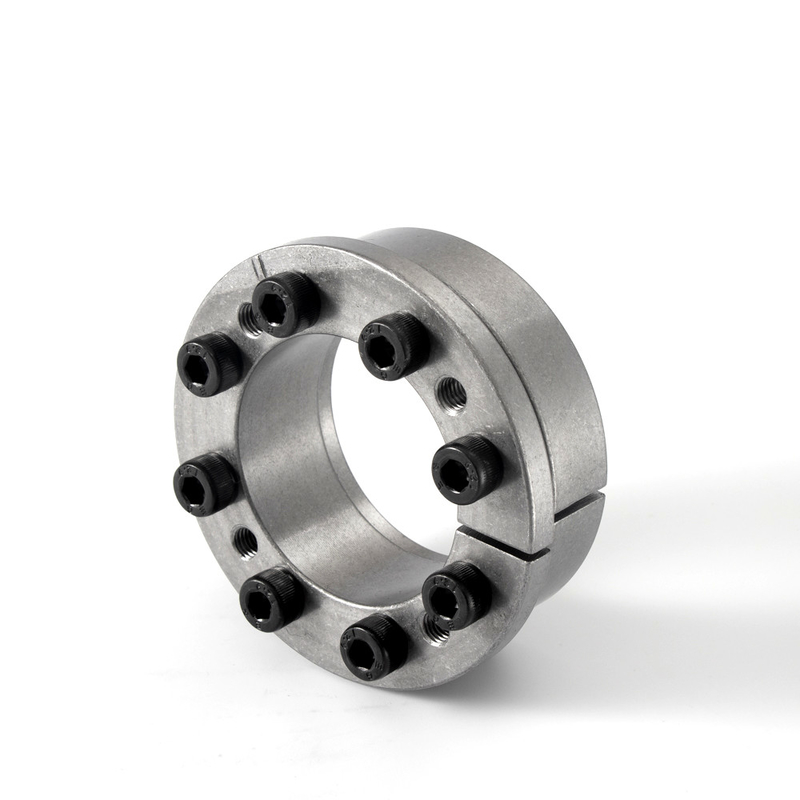

Schlüssellose Schließvorrichtung Z8-65*95 Schließvorrichtung für Bergbaumaschine

Brand Name:	Tianniu
Model Number:	Z8
MOQ:	2
Preis:	negotiable
Delivery Time:	Tage 5-7working
Payment Terms:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Detail Information

Product Description

Detail Information

Herkunftsort:

China

Zertifizierung:

ISO-9001

Modellnummer:

Verriegelungsanlage Z8

Material:

Wälzlagerstahl GCr15

Gewicht:

0.25 bis 61 kg

Außendurchmesser:

47-495mm

Stärke (Millimeter):

37-77

Bohrungs-Größe:

20-400mm

Drehmoment (kNm:

162 bis 45000

Verpackung Informationen:

Kartone durch Seeverschiffen durch Flugzeug

Versorgungsmaterial-Fähigkeit:

1000 pro Monat

Hervorheben:

Verriegelungsanordnung Z8

65x95 Schließvorrichtung

Schlüssellose Schließanlage für Bergbaumaschinen

Product Description

Schließvorrichtung Schlüssellose Z8-65*95 Schließvorrichtung

Merkmale der Produkte

Unsere Firma Tianniu begann 1987 mit der umfassenden Forschung und Entwicklung verschiedener Ausdehnungshülsen dieser Norm.

Nach fast 20 Jahren Erfahrung haben wir die Entwicklung aller Arten von Erweiterungshüllen nach dieser Norm abgeschlossen.

Und in Textil, Verpackung, Lebensmittel, Leichtindustrie, Metallurgie, Papierherstellung, Druckerei, Werkzeugmaschinen, Bearbeitungszentren, Schmiedmaschinen,und metallurgische Maschinen und allgemeine Maschinen und andere Maschinen, erlangte einen guten Ruf und förderte die Verbesserung der Fertigungsqualität der Maschinenindustrie.

Und kann nicht-standardmäßige Verriegelungsversammlung nach speziellen Benutzerbedarf entwickeln.

Die Verriegelungsanlage wird weit verbreitet in:

Bergbaumaschinen, metallurgische Maschinen, Verpackungsmaschinen, Tabakmaschinen, Textilmaschinen, Druckmaschinen, Schmiedmaschinen, Maschinenbaumit einer Leistung von mehr als 50 W und mit einer Leistung von mehr als 50 W.

Zum Beispiel: Gürtelrolle, Zahnrad, Zahnrad, Propeller, großer und kleiner Ventilator, Bläser oder direkte Verbindung mit Welle und Drehscheibe und andere Getriebeanschlüsse

Produkteparameter

Grunddimensionen						Innenhexagonalkopfschraube		Nennlast		Pf (N/mm2)	M_Eine (N·m)	G (in kg)
d	D	L	L₀	L₁	L₂	Größen	Qty	F₁(kN)	M_t(kN·m)
mm
20	47	17	22	28	34	M6 × 20	5	30	0.29	220	17	0.25
22									0.32	200		0.26
24	50								0.37	200		0.27
25							6	36	0.45	215		0.28
28	55								0.5	200		0.32
30									0.54	219		0.34
32	60						8	48	0.77	215		0.35
35									0.84	190		0.37
38	65								0.91	195		0.38
40									0.96	190		0.40
45	75	20	25	33	41	M8 × 25	7	77	1.75	230	41	0.63
50	80								1.93	210		0.68
55	85						8	88	2.45	215		0.73
60	90								2.7	190		0.78
63	95						9	100	3.18	205		0.83
65									3.25	200		0.89

基本尺寸 Grunddimensionen						Innenseckenschraubschraubschraub		额定负荷 Nennlast		Pf (N/mm2)	M_Eine (N·m)	G (in kg)
d	D	L	L₀	L₁	L₂	规格 Größen	Anzahl Qty	F₁(kN)	M_t(kN·m)
mm						规格 Größen	Anzahl Qty	F₁(kN)	M_t(kN·m)
70	110	24	30	40	50	M10 × 30	8	141	5	220	83	1.33
75	115						8	141	5.25	200		1.4
80	120						8	141	5.6	190		1.48
85	125						9	159	6.75	190		1.55
90	130						9	159	7.1	200		1.63
95	135						10	176	8.35	190		1.7
100	145	26	32	44	56	M12 × 30	8	205	10.3	210	145	2.6
110	155						8	205	11.25	190		2.8
120	165						9	231	13.9	210		3
130	180	34	40	52	64		12	308	20.0	190		4.6
140	190			54	68	M14 × 40	9	317	22.25	180	230	4.9
150	200						10	352	26.3	190		5.2
160	210						11	387	31	190		5.5
170	225	44	50	64	78		12	422	35.9	150		7.75
180	235						12	422	38	145		8.15
190	250						15	528	50.1	170		9.5
200	260						15	528	52.8	160		9.9
220	285	50	56	72	88	M16 × 40	12	587	64.5	145	355	13.4
240	305						15	734	88	165		14.3
260	325						18	880	114	180		15.5
280	355	60	66	84	102	M18 × 50	16	948	132	150	485	22.9
300	375	60	66	84	102	M18 × 50	18	1059	159	160	485	24.4
320	405	74	81	101	121	M20 × 50	18	1374	220	150	690	36.1
340	425	74	81	101	121	M20 × 50	21	1603	272.5	175	690	38.4
360	455	86	94	116	138	M22 × 60	18	1710	308	140	930	46.2
380	475						21	1995	379	155		55
400	495						21	1995	399	150		61

Schlüssellose Schließvorrichtung Z8-65*95 Schließvorrichtung für Bergbaumaschine 0
