Einzelheiten zum Produkt
Herkunftsort: China
Markenname: Tianniu
Zertifizierung: ISO-9001
Modellnummer: Z5
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 2
Preis: negotiable
Verpackung Informationen: Kartone durch Seeverschiffen durch Flugzeug
Lieferzeit: Tage 5-7working
Zahlungsbedingungen: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit: 1000 pro Monat
Modellnummer: |
Verriegelungsanlage Z5 |
Material: |
Stahl |
Gewicht: |
4.1-170Kg |
Außendurchmesser: |
120 bis 390 |
Stärke (Millimeter): |
62 bis 136 |
Bohrungs-Größe: |
100-600 |
Drehmoment (kNm: |
145-1600 Jahre |
Modellnummer: |
Verriegelungsanlage Z5 |
Material: |
Stahl |
Gewicht: |
4.1-170Kg |
Außendurchmesser: |
120 bis 390 |
Stärke (Millimeter): |
62 bis 136 |
Bohrungs-Größe: |
100-600 |
Drehmoment (kNm: |
145-1600 Jahre |

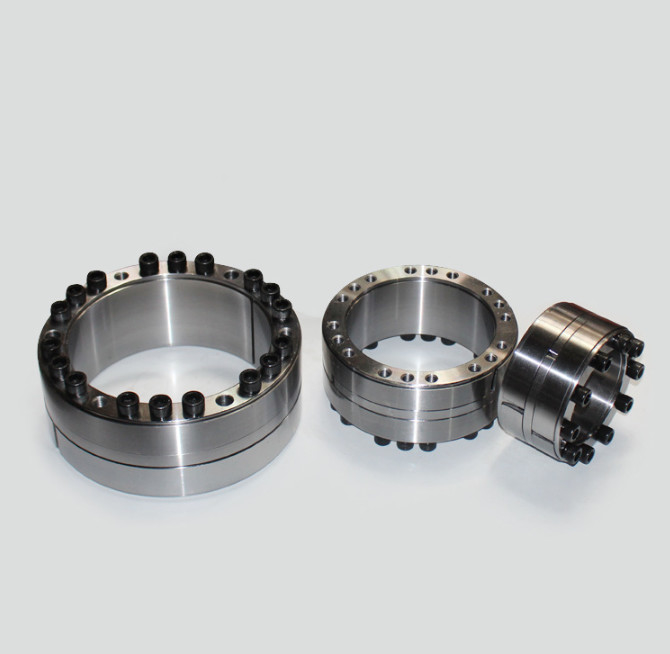

Z5-130*180 Verriegelungsanlagen Powerlocking-Anlage Schlüssellose Vorrichtung
Schutzanweisungen
1. nach der Montage die freiliegende Endfläche der Verriegelungsanlage und des Schraubkopfes mit einem rostfreien Ölfleck beschichten.Die freiliegende Endfläche der Ausdehnungsschleife ist regelmäßig mit einem Rostlösungsöl zu beschichten..
2Für die Verriegelungsanlage, die in korrosiver Umgebung arbeiten muss, ist ein besonderer Schutz (wie das Hinzufügen einer Abdeckungsplatte) vorzunehmen, um zu verhindern, daß die Verriegelungsanlage rostigt.
Bei der Auswahl der Verriegelungsanlage sind folgende Anforderungen zu erfüllen:
A. Drehmoment des Getriebes: MT ≥ M
B. Lagerachskraft: ft ≥ FX
C. Übertragungskraft: ft ≥ f2x + (MD / 2x10-3) 2
D. Radiale Kraft des Lagers: Pt ≥ FR / d1x103, wobei:
M ̄ zu übertragbares Drehmoment, kn · m;
FX ̄ die zu tragende axiale Kraft, kn;
FT ̄ die zu tragende Radialkraft, kn;
Nenndrehmoment der Verriegelungseinheit MT ̄, kn · m;
Nennaxkraft der FT ̄-Verriegelungsanlage; KN;
d. Der innere Durchmesser und die innere Ringbreite der Verriegelungsanlage, mm;
Druck auf der Verbindungsoberfläche zwischen Verriegelungsanlage Pt ̄ und Welle, N / mm2
Produkteparameter
|
Grunddimensionen |
Innenhexagonalkopfschraube |
Nennlast |
Pf (N/mm2) |
MEine
(N·m) |
G
(in kg) |
||||||
| d | D | Ich... | L | L1 |
Größen |
Qty |
F1(kN) |
Mt(kN·m) |
|||
| mm | |||||||||||
| 100 | 145 | 60 | 65 | 77 | M12 × 50 | 10 | 288 | 14.4 | 192 | 145 | 4.1 |
| 110 | 155 | 60 | 65 | 77 | M12 × 50 | 10 | 288 | 15.8 | 175 | 145 | 4.4 |
| 120 | 165 | 60 | 65 | 77 | M12 × 50 | 12 | 346 | 20.8 | 192 | 145 | 4.8 |
| 130 | 180 | 68 | 74 | 86 | M12 × 60 | 15 | 433 | 28.1 | 193 | 145 | 6.5 |
| 140 | 190 | 68 | 74 | 86 | M12 × 60 | 18 | 519 | 36.3 | 214 | 145 | 7.0 |
| 150 | 200 | 68 | 74 | 86 | M12 × 60 | 18 | 519 | 39.0 | 200 | 145 | 7.4 |
| 160 | 210 | 68 | 74 | 86 | M12 × 60 | 21 | 606 | 48.5 | 219 | 145 | 7.8 |
| 170 | 225 | 75 | 81 | 95 | M14 × 70 | 18 | 712 | 60.6 | 215 | 230 | 10.0 |
| 180 | 235 | 75 | 81 | 95 | M14 × 70 | 18 | 712 | 64.1 | 203 | 230 | 10.6 |
| 190 | 250 | 88 | 94 | 108 | M14 × 75 | 20 | 792 | 75.2 | 178 | 230 | 14.3 |
| 200 | 260 | 88 | 94 | 108 | M14 × 75 | 24 | 950 | 95.0 | 203 | 230 | 15.0 |
| 210 | 275 | 98 | 104 | 120 | M16 × 90 | 18 | 970 | 102.0 | 187 | 355 | 17.5 |
| 220 | 285 | 98 | 104 | 120 | M16 × 90 | 18 | 990 | 109.0 | 183 | 355 | 19.8 |
| 240 | 305 | 98 | 104 | 120 | M16 × 90 | 24 | 1318 | 158.0 | 222 | 355 | 21.4 |
| 250 | 315 | 98 | 104 | 120 | M16 × 90 | 24 | 1340 | 167.5 | 215 | 355 | 22.0 |
| 260 | 325 | 98 | 104 | 120 | M16 × 90 | 25 | 1370 | 178.0 | 215 | 355 | 23.0 |
| 280 | 355 | 120 | 126 | 144 | M18 × 110 | 24 | 1590 | 222.5 | 188 | 485 | 35.2 |
| 300 | 375 | 120 | 126 | 144 | M18 × 110 | 25 | 1650 | 248.0 | 183 | 485 | 37.4 |
| 320 | 405 | 135 | 142 | 162 | M20 × 120 | 25 | 2140 | 344.0 | 192 | 690 | 51.3 |
| 340 | 425 | 135 | 142 | 162 | M20 × 120 | 25 | 2140 | 365.0 | 181 | 690 | 54.1 |
| 360 | 455 | 158 | 165 | 187 | M22 × 140 | 25 | 2670 | 480.0 | 176 | 930 | 74.4 |
| 380 | 475 | 158 | 165 | 187 | M22 × 140 | 25 | 2670 | 508.0 | 166 | 930 | 79.0 |
| 400 | 495 | 158 | 165 | 187 | M22 × 140 | 25 | 2670 | 535.0 | 158 | 930 | 82.8 |
| 420 | 515 | 158 | 165 | 187 | M22 × 140 | 30 | 3200 | 673.0 | 181 | 930 | 86.5 |
| 450 | 555 | 172 | 180 | 204 | M24 × 150 | 30 | 3700 | 832.5 | 175 | 1200 | 112.0 |
| 480 | 585 | 172 | 180 | 204 | M24 × 150 | 32 | 3950 | 948.0 | 175 | 1200 | 119.0 |
| 500 | 605 | 172 | 180 | 204 | M24 × 150 | 32 | 3950 | 988.0 | 168 | 1200 | 123.0 |
| 530 | 640 | 190 | 200 | 227 | M27 × 160 | 30 | 4320 | 1145.0 | 157 | 1600 | 151.0 |
| 560 | 670 | 190 | 200 | 227 | M27 × 160 | 30 | 4320 | 1210.0 | 148 | 1600 | 160.0 |
| 600 | 710 | 190 | 200 | 227 | M27 × 160 | 32 | 4610 | 1380.0 | 147 | 1600 | 170.0 |
Sicherheitsvorkehrungen und Wiederverwendung
1Wird dieses Produkt auf Hebemaschinen verwendet oder auf Maschinen geladen, so sind Sicherheitsvorrichtungen einzurichten, um die Sicherheit zu gewährleisten.
2Es ist absolut verboten, die Schrauben unter Last zu lösen.
Bei Wiederverwendung darf die Verriegelung erst verwendet werden, wenn festgestellt ist, dass kein Schmutz, keine Korrosion und keine Beschädigung vorliegen.9
