Einzelheiten zum Produkt
Herkunftsort: China
Markenname: Tianniu
Zertifizierung: ISO-9001
Modellnummer: GB-Serie
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 2 PCS
Preis: negotiable
Verpackung Informationen: Kartone durch Seeverschiffen durch Flugzeug
Lieferzeit: 5-7 Arbeitstage
Zahlungsbedingungen: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Versorgungsmaterial-Fähigkeit: 10000 pro Monat
Modell: |
GB 8 Schriftarten spezifisch für Encoder |
Material: |
Aluminiumlegierung |
Struktur: |
8 Schriftarten Encoder-spezifisch |
Bohrungs-Größe: |
34 bis 82 mm |
Gewährleistung: |
12 Monate |
Elastomer materia: |
PA66 |
Oberflächenbehandlung: |
Anodische Oxidation |
Modell: |
GB 8 Schriftarten spezifisch für Encoder |
Material: |
Aluminiumlegierung |
Struktur: |
8 Schriftarten Encoder-spezifisch |
Bohrungs-Größe: |
34 bis 82 mm |
Gewährleistung: |
12 Monate |
Elastomer materia: |
PA66 |
Oberflächenbehandlung: |
Anodische Oxidation |

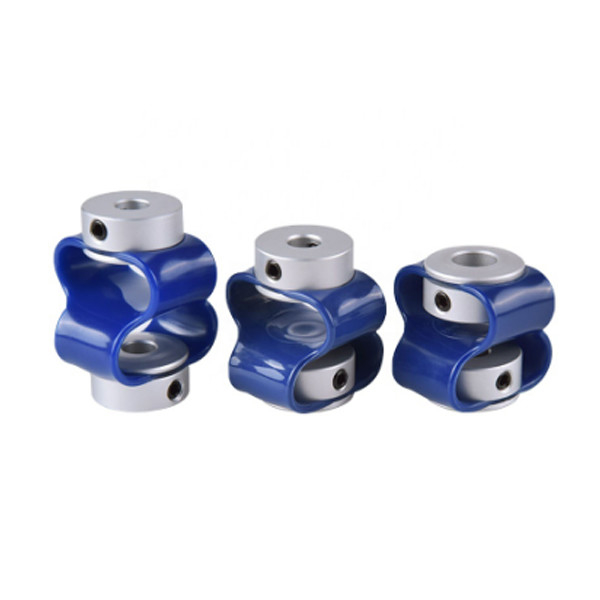

Merkmale der Produkte
Schrägkopplung: geeignet für Encoder, CNC-Werkzeugmaschine, Positionierungssystem, Kugelschraube, Indexplatte und planetarische Getriebe-Reduktor.Schraubstäbe, usw. Parallele Kupplung: geeignet zum Anschließen von Schrittmotor, Encoder, Schraubstäbe usw. Kreuzschieberkopplung: geeignet für Tachometer, Encoder, Schraubstäbe, Werkzeugmaschinen und andere Maschinen.Universalkopplung, starre Kupplung.
Metalldiaphragma-Kupplung: geeignet für Servomotor, Encoder, Planetenreduktor, Kugelschraube, Kompressor, Mischer, Papiermaschinen, Roboter und andere mechanische Geräte.mit einer Breite von mehr als 20 mm,, Servosystem, Motorspindelantrieb, Verpackungsmaschinen, Werkzeugmaschinenantrieb, Pumpe und andere Maschinen.
>Zubereitet für den Codierer
>Gute Flexibilität, nicht leicht zu brechen
>Das Elastomer besteht aus Polyurethan, das Öl- und Oxidationsbeständig ist
Produkteparameter
| Modellparameter | Durchmesser der gemeinsamen Bohrung d1, d2 | ΦD | L | LP | S | F | M | Drehmoment der Schraubschraube (N.M.) |
| Gewichtung | 3,4,5,6,6.35,7,8 | 15 | 24 | 20 | 1.8 | 2.5 | M3 | 0.7 |
| Gewichtung: | 3,4,5,6,6.35,7,8 | 15 | 32 | 20 | 1.8 | 2.5 | M3 | 0.7 |
| GB-18x28 | 4,5,6,6.35,7,8,9,10 | 18 | 28 | 25 | 1.8 | 3.1 | M4 | 1.7 |
| GB-18x38 | 4,5,6,6.35,7,8,9,10 | 18 | 38 | 25 | 1.8 | 3.1 | M4 | 1.7 |
| Modellparameter | Nenndrehmoment (N.M.) * |
zulässige Exzentrizität (mm) * |
zulässiger Abbiegungswinkel (°) * |
zulässige Achsabweichung (mm) * |
Höchstgeschwindigkeit Umdrehungen pro Minute |
statische Torsionssteifheit (N.M/rad) |
Moment der Trägheit (Kg.M)2) |
Material der Wellenhülle | Material aus Schrapnel | Oberflächenbehandlung | Gewicht (g) |
| Gewichtung | 0.5 | 1 | 2 | + 2 bis 5 | 8000 | 15 | 4.5x10- 4 | Aluminiumlegierung mit hoher Festigkeit | Kunststoff aus PU |
Anodisierung |
8 |
| GB-15X32 | 0.5 | 1 | 2 | + 2 bis 5 | 8000 | 15 | 4.5x10- 4 | 8 | |||
| GB-18X28 | 0.8 | 1 | 3 | + 2 bis 5 | 6000 | 20 | 5.6x10- 4 | 13 | |||
| GB-18X38 | 0.8 | 1 | 3 | + 2 bis 5 | 6000 | 20 | 5.6x10- 4 | 13 |
